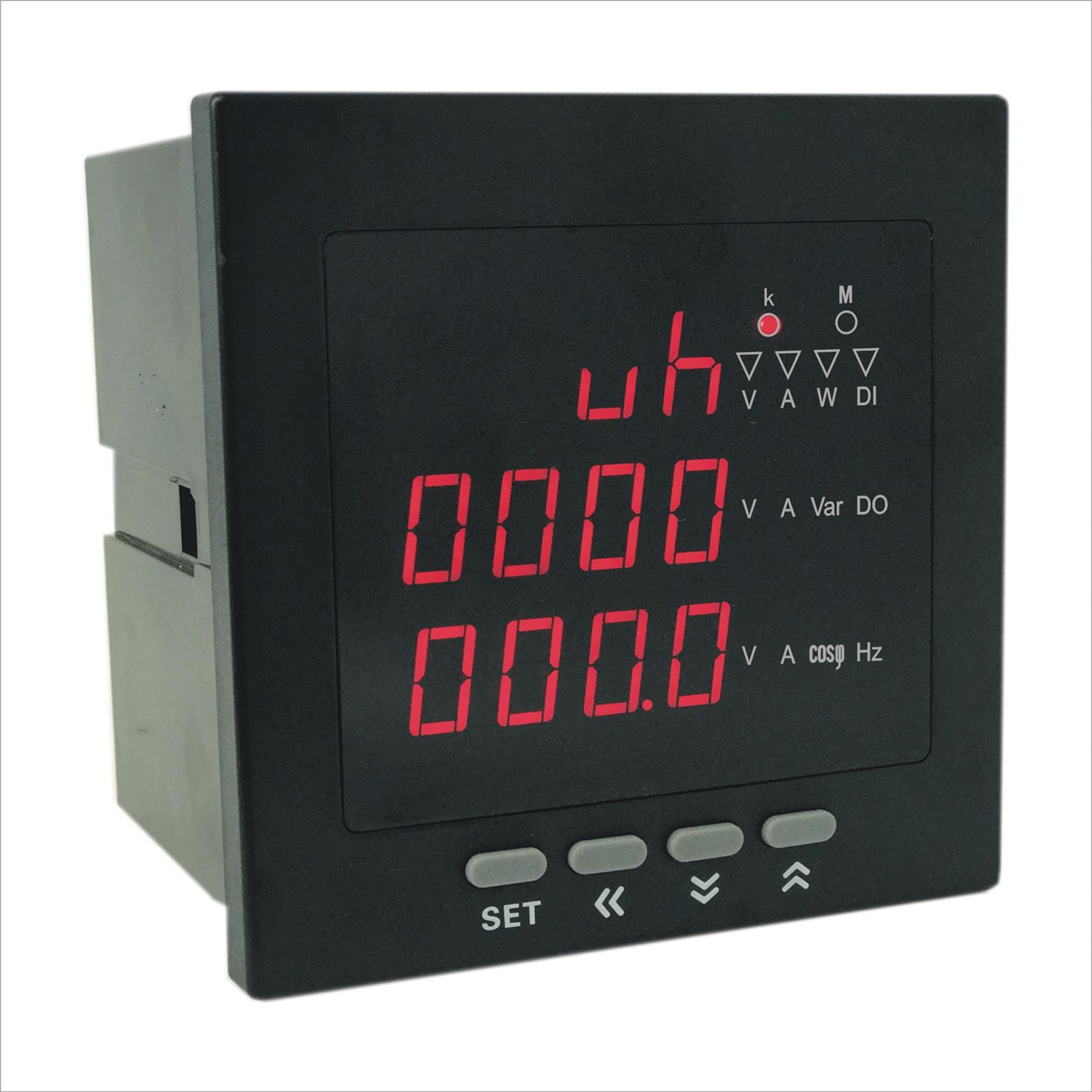

多功能网络电力仪表使用说明书

一、概述

多功能网络电力仪表(以下简称仪表)专门针对供配电系统的电力监控需求设计制造。它能高精度的测量所有常用的电力参数, 如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等。仪表有多种扩展功能模块可供选择: 4路模拟量(0-20mA/4-20mA)输出可实现电量的变送输出功能;4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和输出功能,一路RS485通讯接口, 采用MODBUS-RTU通讯协议,实现与PLC、工控计算机等通讯组网。用户可根据实际需求选择为经济的功能配置。仪表可直接取代常规电力变送器、测量指示仪表以及相关的辅助单元。广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合,具有安装维护方便,接线简单,工程量小,现场可编程设置参数等特点。
三、技术参数
技术参数指标
输入网络 三相三线、三相四线
电压额定值 AC 57.7V、100V、220V、380V
电压过负载 持续1.2倍,瞬时2倍<30s
电压功耗 <0.5VA(每相)
电压阻抗 >1kΩ/V
电流额定值 AC 1A、5A
电流过负荷 持续1.2倍,瞬时20倍<1s
电流阻抗 <20mΩ (每相)
频率 45~65Hz
电能脉冲输出方式 2路集电极开路的光耦脉冲输出
电能脉冲常数 有功10000imp/kWh
无功10000imp/kvarh
通讯输出方式 RS485
通讯协议 MODBUS-RTU
通讯波特率 1200、2400、4800、9600
模拟量通道数量 4路
模拟量输出方式 0-20mA、4-20mA可编程
模拟量负载能力 ≤300Ω
开关量通道数量 4路
开关量输出方式 继电器常开触点输出
开关量触点容量 AC 250V/1A
开关量输入 4路无源触点输入方式
显示方式 LED显示
测量准确度 电压、电流±0.5%FS
有功功率、无功功率、视在功率±0.5%FS
频率±0.1Hz
功率因数±0.01PF
有功电能±0.5%(仅供参考,不作为计量收费依据)
无功电能±2.0%,(仅供参考不作为计量收费依据)
电源范围 AC/DC 85~264V
电源功耗 <5VA
安全耐压 输入和电源 >2kV 50Hz 1min
输入和输出 >1kV 50Hz 1min
输出和电源 >2kV 50Hz 1min

绝缘电阻 输入、输出、电源、机壳之间>20MΩ

环境温度 工作:-10~50℃
存贮:-25~70℃
湿度≤85%RH,不结露,无腐蚀性气体场所
海拔≤3000m


多功能电力仪表在智能电网中的应用优势
国家大力推行智能电网建设,构建节能环保社会,必须建立各种电力电能监控系统,监测各种用电设备,电网运行情况,并且远程遥控各个电力回路。 为能达到如上效果,经过多年努力研究,终于开发出多功能电力仪表这一智能产品,为智能电网实施提供了便利,所以多功能电力仪表的功能必须具备如下:
1、测量三相电流、三相电压、有功功率、无功功率、功率因数、频率、谐波等电力参数。
2、能实现有功电度、无功电度计量等功能,具备故障记录功能。
3、能够将负载设备的开关状态,工作情况接入多功能电力仪表,并上传至后台电脑管理系统,使监管人员不出门即能对电网中设备了如指掌
4、具备越限报警功能,防止出现电流过大,电压过高,功率过大等超电力负荷使用情况,防止电气火灾的发生。
电路中使用多功能电力仪表后,使我们的用电更加安全,更加便捷,为实现智能电网贡献了一份力。
